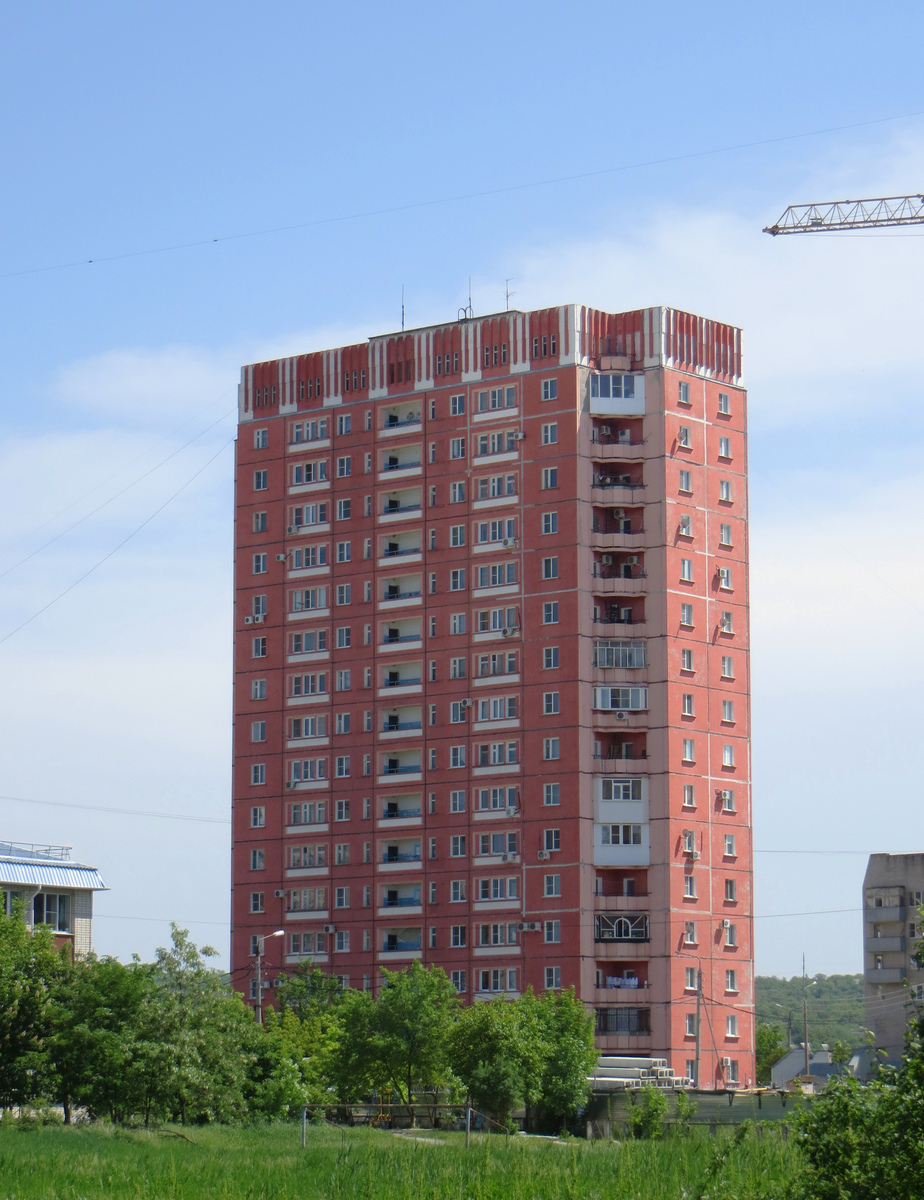

16-этажный 95-квартирный жилой дом
Архитектор: Вахтанг Квимсадзе;
Конструкторы Б. Барбакадзе, А. Чикобава, А. Кимберг, Г. Турманидзе, Н. Капанадзе, М. Бедиашвили, Д. Джобава, Н. Григолия
разработанная в ТбилЗНИИЭПе безригельная каркасно-панельная конструкция — индустриальная монтажная система (ИМС) с натяжением арматуры в построечных условиях. В конструкции использованы особенности прошедшей всестороннюю проверку югославской системы ИМС, предложенной академиком Бранко Жежелем.
В основу новых сборных конструкций положена безригельная рамно-связевая (или рамная для зданий небольшой этажности) система каркаса. Ее несущие элементы объединяются без сварки, путем использования сил трения, возникающих в соединениях при натяжении арматуры в построечных условиях. Конструктивную ячейку каркаса образуют панель перекрытия и четыре элемента колонн высотой 1—4 этажа, не имеющие поперечных выступающих частей или закладных деталей.
Колонны и перекрытия объединяются в единую пространственную конструкцию натяжением на бетон высокопрочной арматуры, пропускаемой в зазорах между панелями перекрытий и через отверстия колонн, распо- ложенные на уровне перекрытий. После натяжения арматуры зазоры между панелями перекрытий замоноличиваются мелкозернистым бетоном.
Соотношение сил трения, возникающих в узлах каркаса вследствие предварительного напряжения, и реакции от вертикальных расчетных нагрузок обеспечивает значительные коэффициенты запаса на сдвиг и исключает традиционное опирание перекрытий на ригели. Вдоль наружных колонн располагаются балконные или специальные бортовые элементы, воспринимающие часть усилий от натяжения высокопрочной арматуры.
Использование этих конструкций предусматривает, впервые в нашей стране, внедрение передовой технологии полносборного домостроения и позволяет (по сравнению с обычными каркасно-панельными жилыми домами) получить значительный экономический эффект, Так, снижается применение стали до 32—40%; сокращаются суммарные трудозатраты на 15—17% и число типоразмеров и марок изделий; возможны стандартные арматурные каркасы; отпадает необходимость в закладных деталях и арматурных выпусках; исключаются сварные соединения несущих конструкций повышается сейсмостойкость зданий: в строительство эффективно внедряются высокопрочные бетоны и стали.
